Actualizaciones Meshtasticas
Con el objetivo de establecer una red personal más tupida y conseguir establecer nodos que se comuniquen de manera constante con otros, he encargado placas "Faketec V.4", así como los componentes electrónicos necesarios para el ensamblaje casero y lowcost de más nodos.
Los materiales necesarios son:
- Placas Faketec V.4 (10x) - 4,9€
- Placa de desarrollo NRF52840 (2x) - 5,83€
- Antena LoRa HT-RA62 (3x) - 19,85€
- Resistencias
- Interruptores
Los materiales adjuntos e innecesarios han sido:
- Controlador de carga solar CN3791 (1x) - 2,37€
- Sensor de temperatura BME-280 (2x) - 5,18€
Pendientes de encargo quedan las Resistencias y los interruptores, necesarios para el correcto registro del voltaje de carga de la placa, así como los interruptores para ciclar en el reset y en la pantalla, que resulta opcional y no será necesaria en la aplicación prevista.
De regalo he pedido dos Sensores de presión, temperatura y humedad BME-280 3,3v, con idea de instalarlos junto con los Nodos autónomos que irán en el exterior y proporcionar así, datos relevantes a la red. Prácticamente una estación meteorológica conectada.

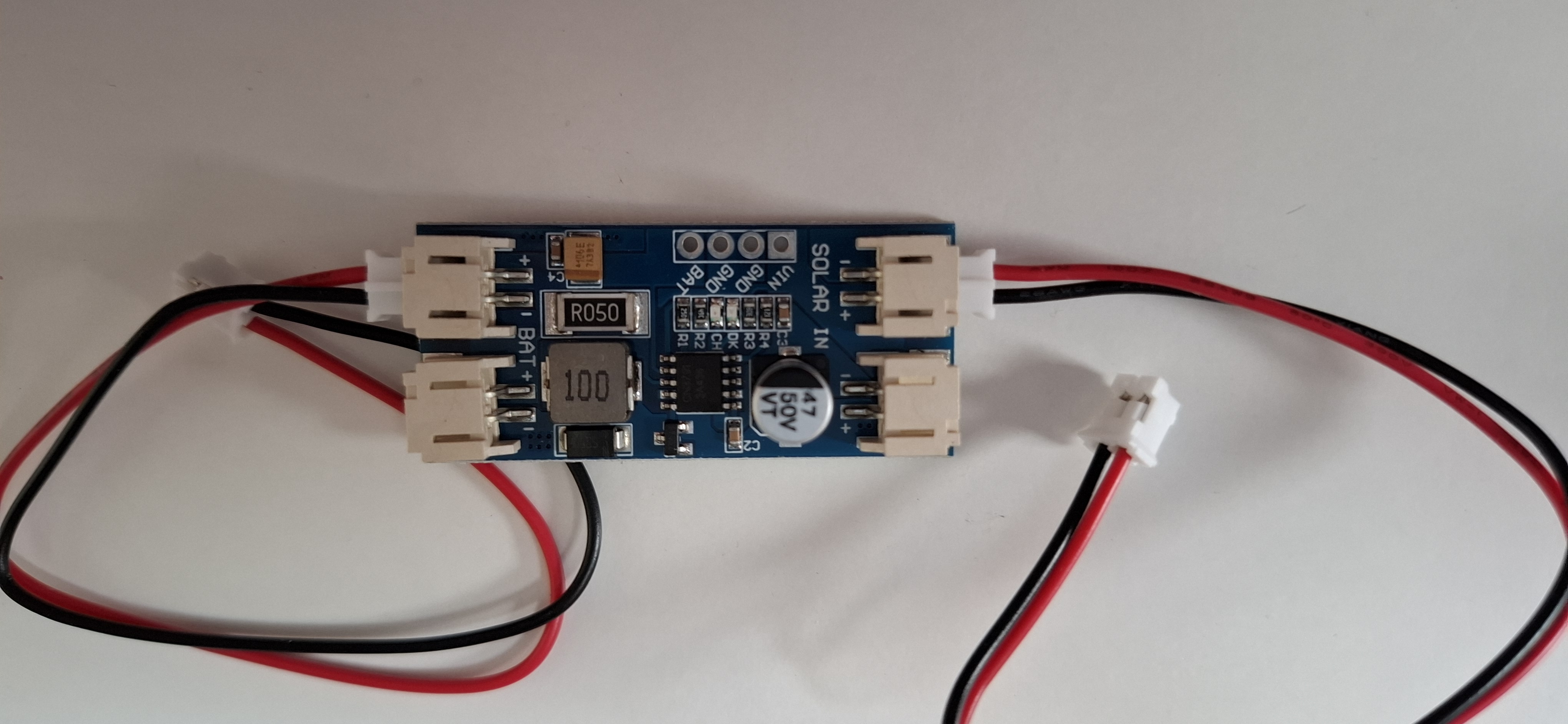

Asimismo, un controlador de voltaje de carga solar CN3791 para 9v, cuyo objetivo será poner en funcionamiento la placa solar canibalizada del sensor de movimiento con luz incorporada que obtuvimos en pasados episodios.
Relevante considerar que el marcaje de los cables, como indicado en multitud de videos y tutoriales disponibles online, está invertido. Esto deberá ser recordado cuando se inicien los ensamblajes y testeos.

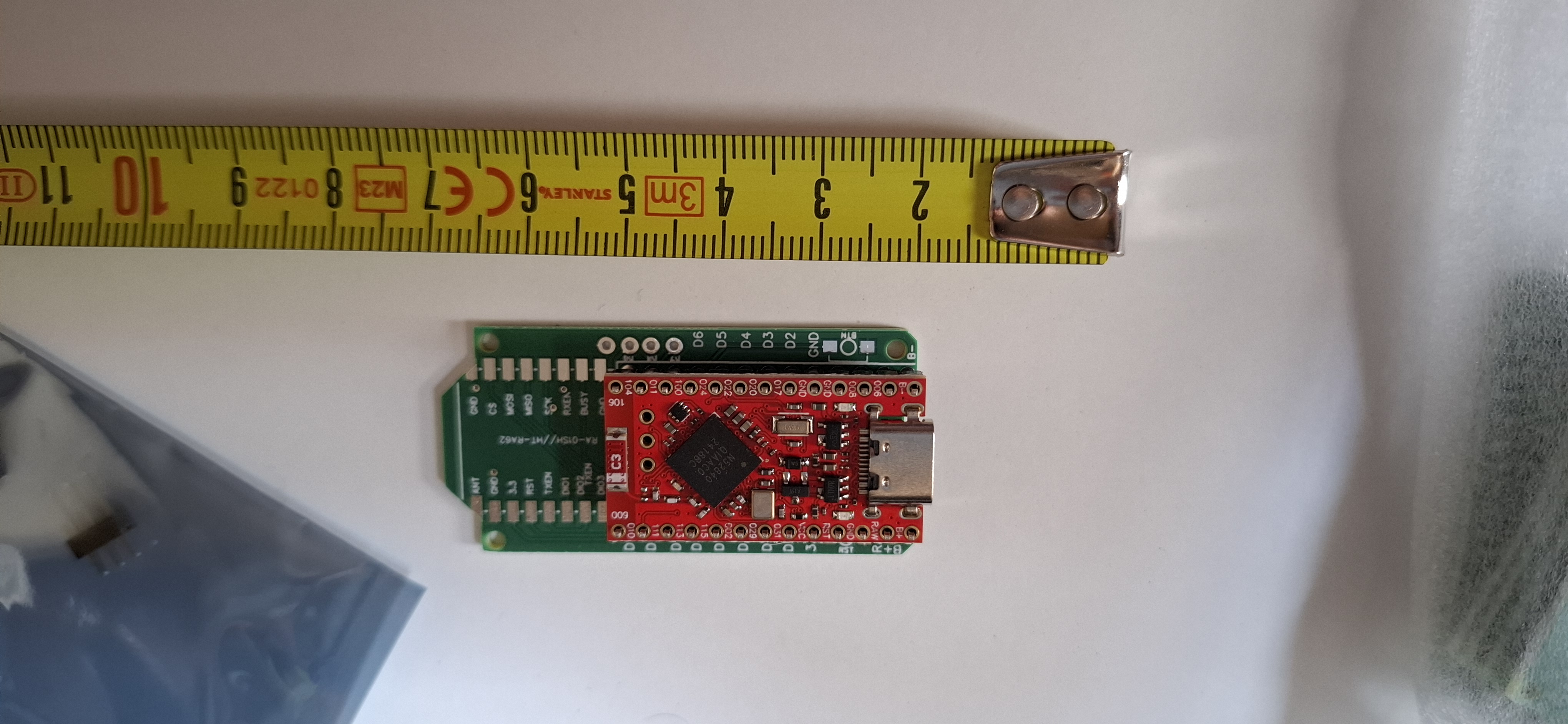

Una vez recibido casi todo el material, el ensablaje se parecerá mucho a la siguiente fotografía:
Si los cálculos son correctos, al final de la aventura cada placa no costará mucho más de 10€. (Cálculos isn resistencias ni pulsadores nos dan 10,021€. La clave está en que no estamos contando las antenas y las baterías que ya tenemos de anteriores aventuras.
La suma total serán, probablemente, unos 15€. Que son ya 15€ menos que las placas Heltec V3 completas. Sin incluir mano de obra.
